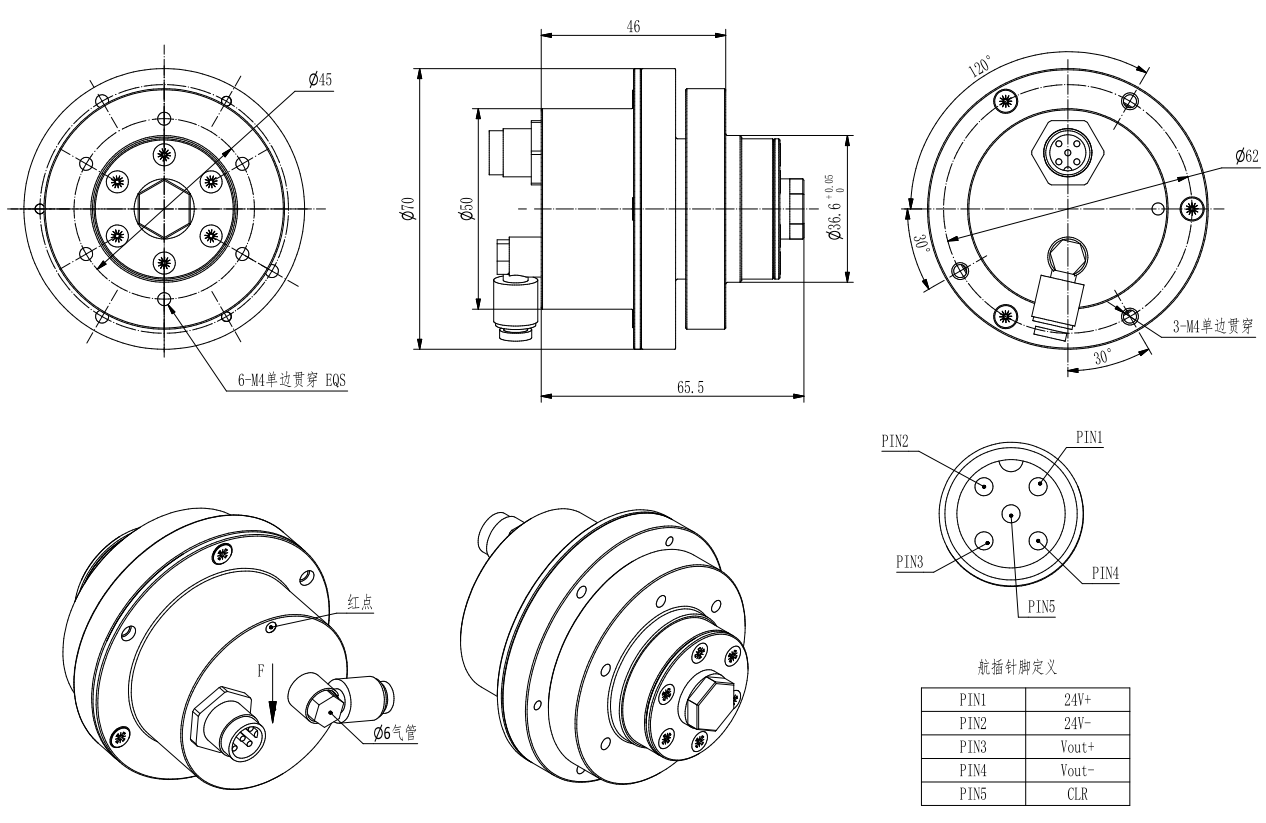

梅耶博格多线切割机张力传感器
返回列表
产品介绍
梅耶博格多线切割机压力传感器主要用于实时监测金刚线在切割过程中的张力变化，确保对硅片、蓝宝石等硬脆材料进行高精度、高稳定性的切割。该传感器通常集成于张紧装置中，通过监测微小形变实现对张力的动态反馈控制。
产品详情
技术参数：
参数 | Specifications | 技术指标/Technique |
额定量程 | Nomial load | 100N |
输出方式 | Output mode | 0-10V |
零点输出 | Zero balance | ±5%F.S. |
非线性 | Non-linearity | 0.3%F.S. |
滞后 | Hysteresis | 0.3%F.S. |
重复性 | Repeatability | 0.3%F.S. |
蠕变 | Greep（30min） | 0.3%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
绝缘电阻 | Insulation | ≥5000MΩ/50VDC |
供电电压 | Service voltage | 24V |
温度补偿范围 | Compensated temp range | ‘-10~40℃ |
工作温度范围 | Operation temp range | ‘-20~60℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
防护等级 | IP class | IP66 |
电缆尺寸 | Cable size | Φ6-4000mm |
核心工作原理：
基于压阻效应或应变片技术，当压力作用于敏感元件时，引起电阻值变化，再经惠斯通电桥转换为标准电信号（如4-20mA或0-5/10V等），传输至控制系统以调节收放线速度，维持张力恒定，从而避免断线和材料损伤。
核心优势：
①、高精度与低迟滞，重复测量精度可达±0.3%F.S.，迟滞误差≤0.3%F.S.，保障张力反馈的准确性；
②、宽温域工作能力：可在-40℃~125℃（需要特殊定制）工业级范围内稳定运行；
③、长寿命免维护：内置深沟球轴承设计，支持免维护连续运转，适于金刚线长时间高速切割场景。
